RF Adapters
View
Select Parameters Above to Display in the Window Below.
| Order No | Product Name | Photo zoom_in | Type Design | Connection Type | Connector 1 Series | Connector 1 Gender | Connector 2 Series | Connector 2 Gender | Connector 3 Series | Connector 3 Gender | Impedance (Ohm) | Body Style | Panel Mount | Connector 1 Connection Method | Connector 2 Connection Method | Connector 3 Connection Method | Frequency, Max (GHz) | Connector 1 Body Material | Connector 1 Body Plating | Connector 2 Body Material | Connector 2 Body Plating | Connector 3 Body Material | Connector 3 Body Plating | VSWR, Max |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AD-A5T25A/H44-H4 | TNC Female to SMA R/P Male Adapter, DC-11 GHz |
|
Standard | Between Series | TNC | Jack (Female) | SMA | R/P Plug (Male) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 11 | Brass | Copper-Tin-Zinc Alloy | Brass | Copper-Tin-Zinc Alloy | 1.20 | |||||
| AD-PCT1A25A/944-94 | Precision TNC Male to SMA Female Adapter, 18 GHz |
|
Precision | Between Series | Precision TNC | Plug (Male) | SMA | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 18 | Brass | Copper-Tin-Zinc Alloy | Brass | Copper-Tin-Zinc Alloy | 1.25 | |||||

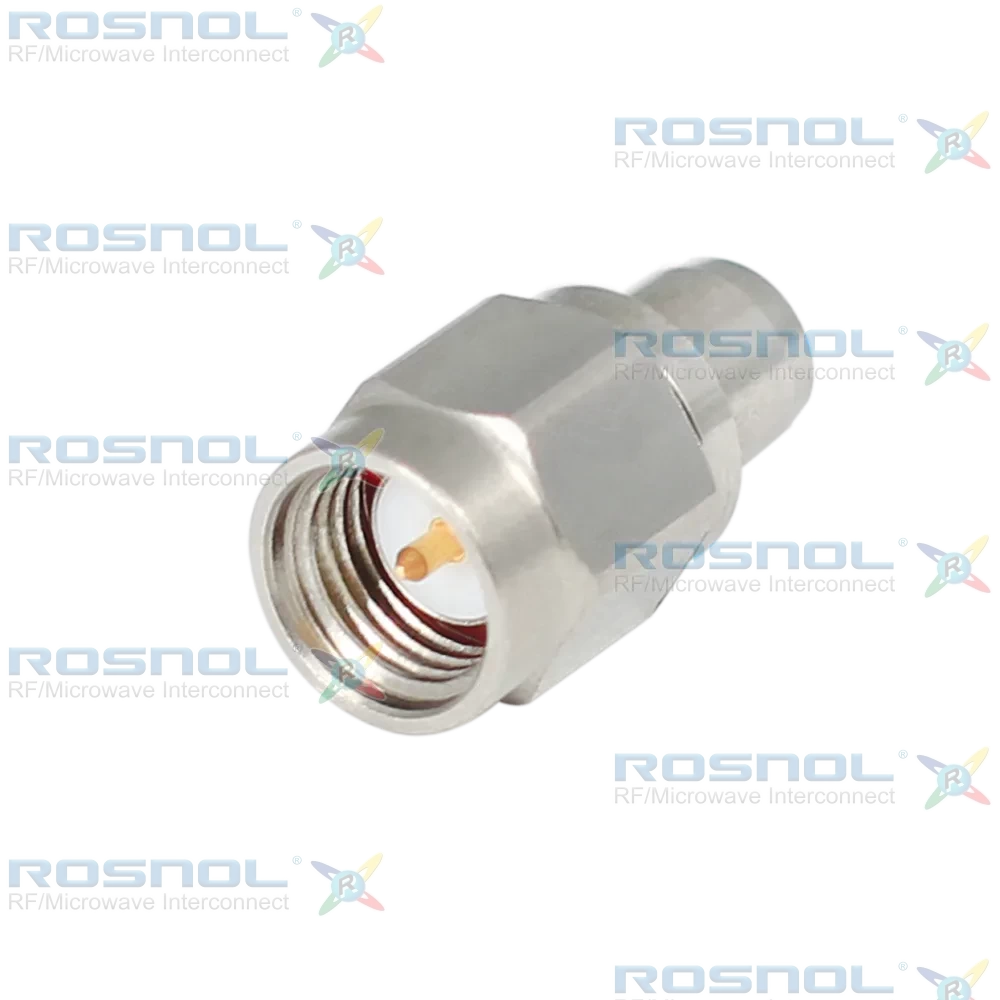

| AD-A1BA15A/1XX-1X | SMA Male to BMA Male Adapter, DC-26.5 GHz |
|
Standard | Between Series | SMA | Plug (Male) | BMA | Plug (Male) | 50 | Straight | None | Threaded (Screw-lock) | Slide-On | 26.5 | Stainless Steel | Passivated | Stainless Steel | Passivated | 1.15 | |||||
| AD-A2B25A/9X-9X | BNC to SMA Female Adapter, DC-6 GHz VSWR 1.2 |
|
Standard | Between Series | BNC | Jack (Female) | SMA | Jack (Female) | 50 | Straight | None | Bayonet | Threaded (Screw-lock) | 6.0 | Stainless Steel | Passivated | Stainless Steel | Passivated | 1.20 | |||||
| ADL-A1E15A/H44-H4 | FME Male to SMA Male RA Adapter, DC-2.5 GHz |
|
Standard | Between Series | FME | Plug (Male) | SMA | Plug (Male) | 50 | Right Angle | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 2.5 | Brass | Copper-Tin-Zinc Alloy | Brass | Copper-Tin-Zinc Alloy | N/A | |||||
| AD-K1A25A/9XX-9X | 2.92mm Male to SMA Female Adapter, DC-18 GHz |
|
Precision | Between Series | 2.92mm | Plug (Male) | SMA | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 18 | Stainless Steel | Passivated | Stainless Steel | Passivated | 1.15 | |||||
| AD-PCA1K25A/9XX-9X | Precision SMA Male to 2.92mm Female Adapter, 27 GHz |
|
Precision | Between Series | Precision SMA | Plug (Male) | 2.92mm | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 27 | Stainless Steel | Passivated | Stainless Steel | Passivated | 1.15 | |||||
| AD-PCA1Q25B/9XX-9X | Precision SMA Male to 2.4mm Female Adapter, 27 GHz |
|
Precision | Between Series | Precision SMA | Plug (Male) | 2.4mm | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 27 | Stainless Steel | Passivated | Stainless Steel | Passivated | 1.15 | |||||
| AD-MX1A25A/93-93 | MMCX Male to SMA Female Adapter, DC-6 GHz |
|
Standard | Between Series | MMCX | Plug (Male) | SMA | Jack (Female) | 50 | Straight | None | Snap-On | Threaded (Screw-lock) | 6.0 | Brass | Nickel | Brass | Nickel | 1.20 | |||||
| AD-A2B25A/91-94 | BNC to SMA Female Adapter, DC-6 GHz VSWR 1.2 |
|
Standard | Between Series | BNC | Jack (Female) | SMA | Jack (Female) | 50 | Straight | None | Bayonet | Threaded (Screw-lock) | 6.0 | Brass | Copper-Tin-Zinc Alloy | Brass | Gold Plating (Non-magnetic nickel-phosphorus underplating) | 1.20 | |||||
| AD-MX1A25A/91-91 | MMCX Male to SMA Female Adapter, DC-6 GHz |
|
Standard | Between Series | MMCX | Plug (Male) | SMA | Jack (Female) | 50 | Straight | None | Snap-On | Threaded (Screw-lock) | 6.0 | Brass | Gold Plating (Non-magnetic nickel-phosphorus underplating) | Brass | Gold Plating (Non-magnetic nickel-phosphorus underplating) | 1.20 | |||||

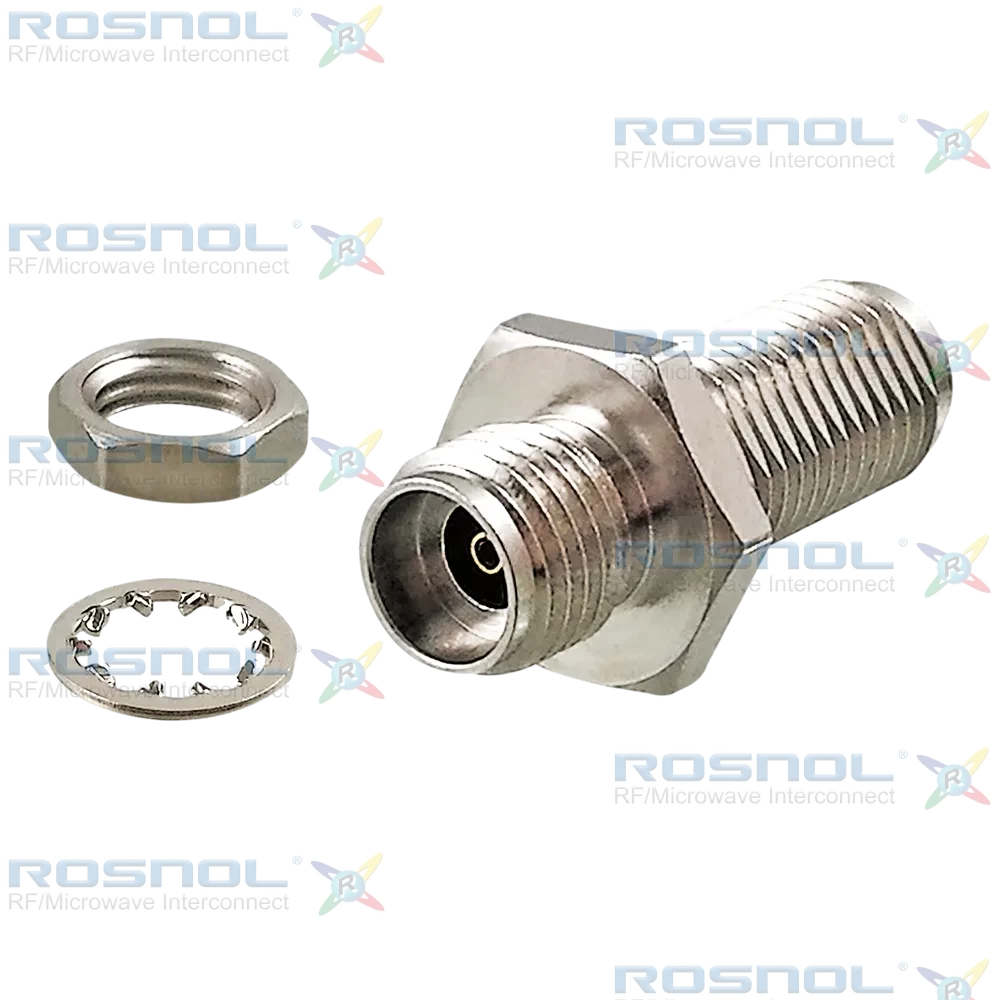

| AD-K2K25B-BH/9X-9X | 2.92mm Female Bulkhead Adapter, DC-40 GHz |
|
Precision | In-Series | 2.92mm | Jack (Female) | 2.92mm | Jack (Female) | 50 | Straight | Bulkhead Hexagonal Flange | Threaded (Screw-lock) | Threaded (Screw-lock) | 40 | Stainless Steel | Passivated | Stainless Steel | Passivated | 1.15 | |||||

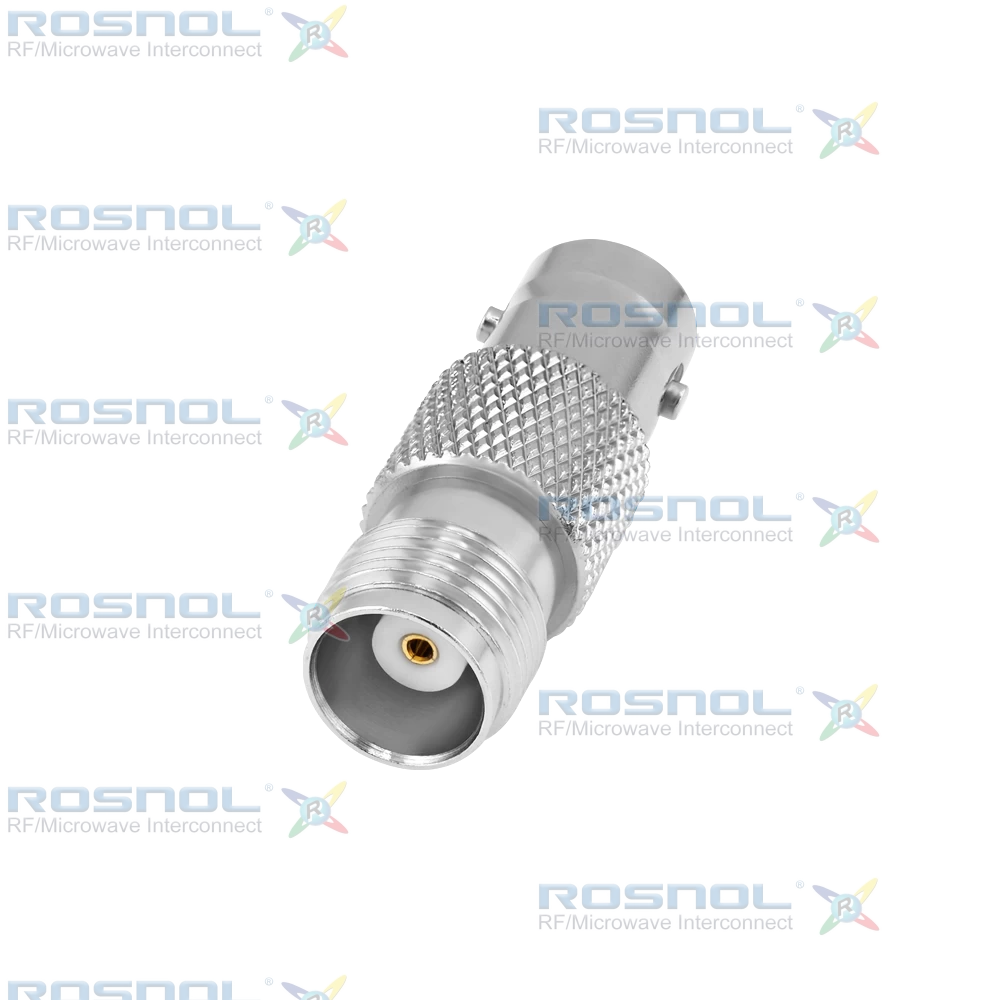

| AD-T2B25A/H3-H3 | TNC to BNC Female Adapter, DC-4 GHz VSWR 1.2 |
|
Standard | Between Series | TNC | Jack (Female) | BNC | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Bayonet | 4.0 | Brass | Nickel | Brass | Nickel | 1.20 | |||||
| AD-K1A15A/9XX-9XX | 2.92mm to SMA Male Adapter, DC-18 GHz |
|
Precision | Between Series | 2.92mm | Plug (Male) | SMA | Plug (Male) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 18 | Stainless Steel | Passivated | Stainless Steel | Passivated | 1.15 | |||||

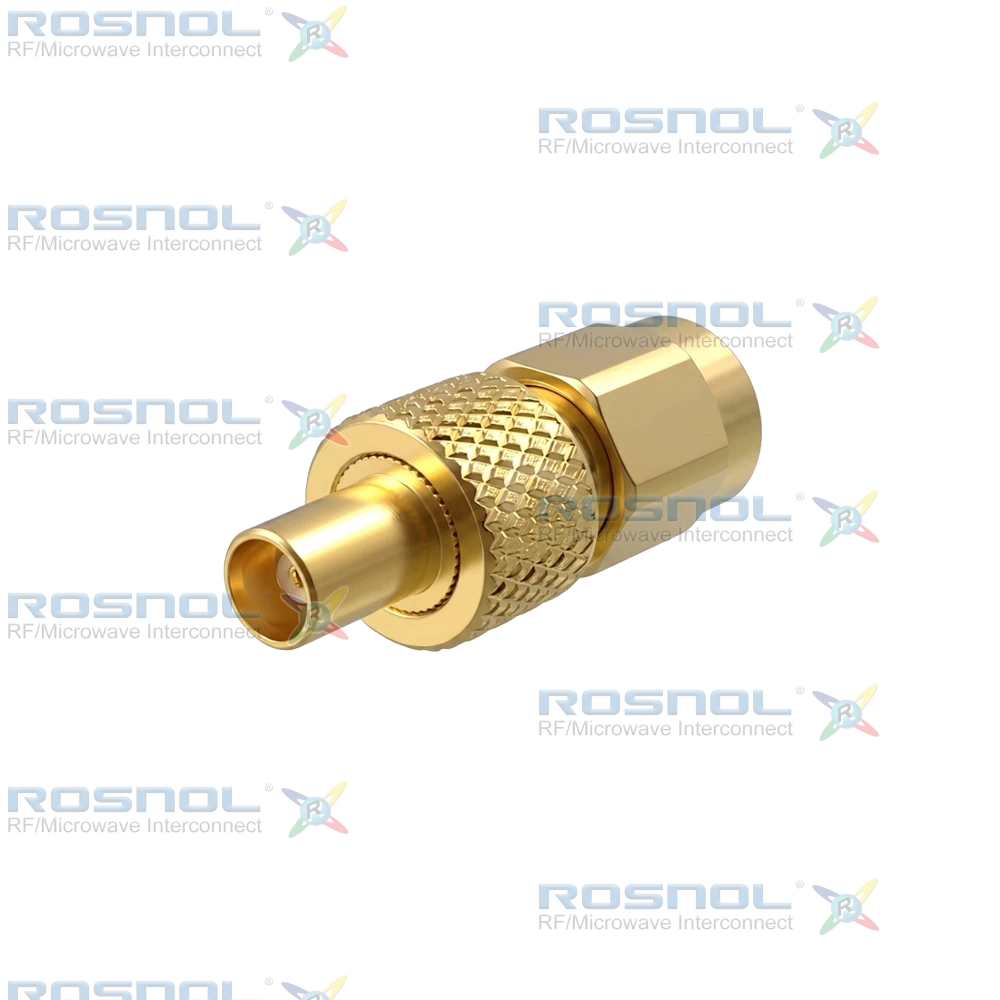

| AD-A1M25A/911-9H | MCX Female to SMA Male Adapter, DC-6 GHz |
|
Standard | Between Series | MCX | Jack (Female) | SMA | Plug (Male) | 50 | Straight | None | Snap-On | Threaded (Screw-lock) | 6.0 | Phosphor Bronze | Gold Plating (Non-magnetic nickel-phosphorus underplating) | Brass | Gold Plating (Non-magnetic nickel-phosphorus underplating) | 1.20 | |||||
| AD-LC1D25A/H33-H3 | LC Male to 7/16 Female Adapter, DC-1 GHz |
|
Standard | Between Series | LC | Plug (Male) | 7/16 | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 1.0 | Brass | Nickel | Brass | Nickel | 1.25 | |||||
| ADL-T1T25C/133-13 | TNC Female to Male Right Angle Adapter, DC-11 GHz |
|
Standard | In-Series | TNC | Jack (Female) | TNC | Plug (Male) | 50 | Right Angle | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 11 | Brass | Nickel | Brass | Nickel | 1.25 | |||||
| ADL-T5T75A/133-H3 | TNC RP Female to RP Male RA Adapter, DC-11 GHz |
|
Standard | In-Series | TNC | R/P Jack (Female) | TNC | R/P Plug (Male) | 50 | Right Angle | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 11 | Brass | Nickel | Brass | Nickel | 1.25 | |||||
| AD-C1D25A/H44-H4 | C Male to 7/16 Female Adapter, DC-7.5 GHz |
|
Standard | Between Series | C | Plug (Male) | 7/16 | Jack (Female) | 50 | Straight | None | Bayonet | Threaded (Screw-lock) | 7.5 | Brass | Copper-Tin-Zinc Alloy | Brass | Copper-Tin-Zinc Alloy | N/A | |||||
| AD-Q2SA25A/9X-9X | 2.4mm to SSMA Female Adapter, DC-40 GHz |
|
Precision | Between Series | 2.4mm | Jack (Female) | SSMA | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 40 | Stainless Steel | Passivated | Stainless Steel | Passivated | 1.15 | |||||
| AD-D1LC15A/144-144 | 7/16 Male to LC Male Adapter, DC-1 GHz |
|
Standard | Between Series | 7/16 | Plug (Male) | LC | Plug (Male) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 1.0 | Brass | Copper-Tin-Zinc Alloy | Brass | Copper-Tin-Zinc Alloy | 1.20 | |||||
| AD-K2PCA25A/9X-9X | 2.92mm to Precision SMA Female Adapter, 27 GHz |
|
Precision | Between Series | 2.92mm | Jack (Female) | Precision SMA | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 27 | Stainless Steel | Passivated | Stainless Steel | Passivated | 1.15 | |||||
| AD-PCN1PCN15A-PF/94-94 | Precision N Male 4 Hole Adapter, DC-18 GHz |
|
Precision | In-Series | Precision N | Plug (Male) | Precision N | Plug (Male) | 50 | Straight | 4 Hole Flange | Threaded (Screw-lock) | Threaded (Screw-lock) | 18 | Brass | Copper-Tin-Zinc Alloy | Brass | Copper-Tin-Zinc Alloy | 1.20 | |||||
| AD-K1PCA25A/9XX-9X | 2.92mm Male to Precision SMA Female Adapter, 27 GHz |
|
Precision | Between Series | 2.92mm | Plug (Male) | Precision SMA | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 27 | Stainless Steel | Passivated | Stainless Steel | Passivated | 1.15 |
