RF Adapters
View
Select Parameters Above to Display in the Window Below.
| Order No | Product Name | Photo zoom_in | Type Design | Connection Type | Connector 1 Series | Connector 1 Gender | Connector 2 Series | Connector 2 Gender | Connector 3 Series | Connector 3 Gender | Impedance (Ohm) | Body Style | Panel Mount | Connector 1 Connection Method | Connector 2 Connection Method | Connector 3 Connection Method | Frequency, Max (GHz) | Connector 1 Body Material | Connector 1 Body Plating | Connector 2 Body Material | Connector 2 Body Plating | Connector 3 Body Material | Connector 3 Body Plating | VSWR, Max |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AD-MD1PCN25A/1XX-9X | Precision N Female to 4.1/9.5 Male Adapter, 14 GHz |
|
Precision | Between Series | Precision N | Jack (Female) | 4.1/9.5 | Plug (Male) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 14 | Stainless Steel | Passivated | Stainless Steel | Passivated | 1.13 | |||||
| AD-A2U25A/H3-H3 | UHF to SMA Female Adapter, DC-300 MHz VSWR 1.2 |
|
Standard | Between Series | UHF | Jack (Female) | SMA | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 300MHz | Brass | Nickel | Brass | Nickel | 1.20 | |||||
| AD-N1A25A/H44-94 | N Male to SMA Female Adapter, DC-11 GHz |
|
Standard | Between Series | N | Plug (Male) | SMA | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 11 | Brass | Copper-Tin-Zinc Alloy | Brass | Copper-Tin-Zinc Alloy | 1.20 | |||||
| AD-E1N25A/14-94 | FME Male to N Female Adapter, DC-2 GHz |
|
Standard | Between Series | FME | Plug (Male) | N | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 2.0 | Brass | Copper-Tin-Zinc Alloy | Brass | Copper-Tin-Zinc Alloy | 1.43 | |||||
| AD-A2PCN25B/91-9X | Precision N to SMA Female Adapter, DC-18 GHz |
|
Precision | Between Series | Precision N | Jack (Female) | SMA | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 18 | Stainless Steel | Passivated | Brass | Gold Plating (Non-magnetic nickel-phosphorus underplating) | 1.15 | |||||
| AD-N1T25A/144-94 | TNC Female to N Male Adapter, DC-11 GHz |
|
Standard | Between Series | TNC | Jack (Female) | N | Plug (Male) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 11 | Brass | Copper-Tin-Zinc Alloy | Brass | Copper-Tin-Zinc Alloy | 1.20 | |||||
| AD-E1U15A/14-H44 | UHF Male to FME Male Adapter, DC-300 MHz |
|
Standard | Between Series | UHF | Plug (Male) | FME | Plug (Male) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 300MHz | Brass | Copper-Tin-Zinc Alloy | Brass | Copper-Tin-Zinc Alloy | N/A | |||||
| AD-AQ1A25A/99X-9X | SMA Male to SMA Snap-on Adapter, DC-18 GHz |
|
Standard | Between Series | SMA | Jack (Female) | SMA Snap-On | Plug (Male) | 50 | Straight | None | Threaded (Screw-lock) | Snap-On | 18 | Stainless Steel | Passivated | Beryllium Copper | Gold Plating (Non-magnetic nickel-phosphorus underplating) | 1.15 | |||||
| AD-A2N25A-PFS/9X-9X | SMA to N Female 4 Hole Adapter, DC-11 GHz |
|
Standard | Between Series | N | Jack (Female) | SMA | Jack (Female) | 50 | Straight | 4 Hole Flange | Threaded (Screw-lock) | Threaded (Screw-lock) | 11 | Stainless Steel | Passivated | Stainless Steel | Passivated | 1.15 | |||||
| AD-A2N25A/9X-9X | N to SMA Female Adapter, DC-12 GHz VSWR 1.15 |
|
Standard | Between Series | N | Jack (Female) | SMA | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 12 | Stainless Steel | Passivated | Stainless Steel | Passivated | 1.15 | |||||
| AD-N1A25A/H33-H3 | N Male to SMA Female Adapter, DC-11 GHz |
|
Standard | Between Series | N | Plug (Male) | SMA | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 11 | Brass | Nickel | Brass | Nickel | 1.20 | |||||

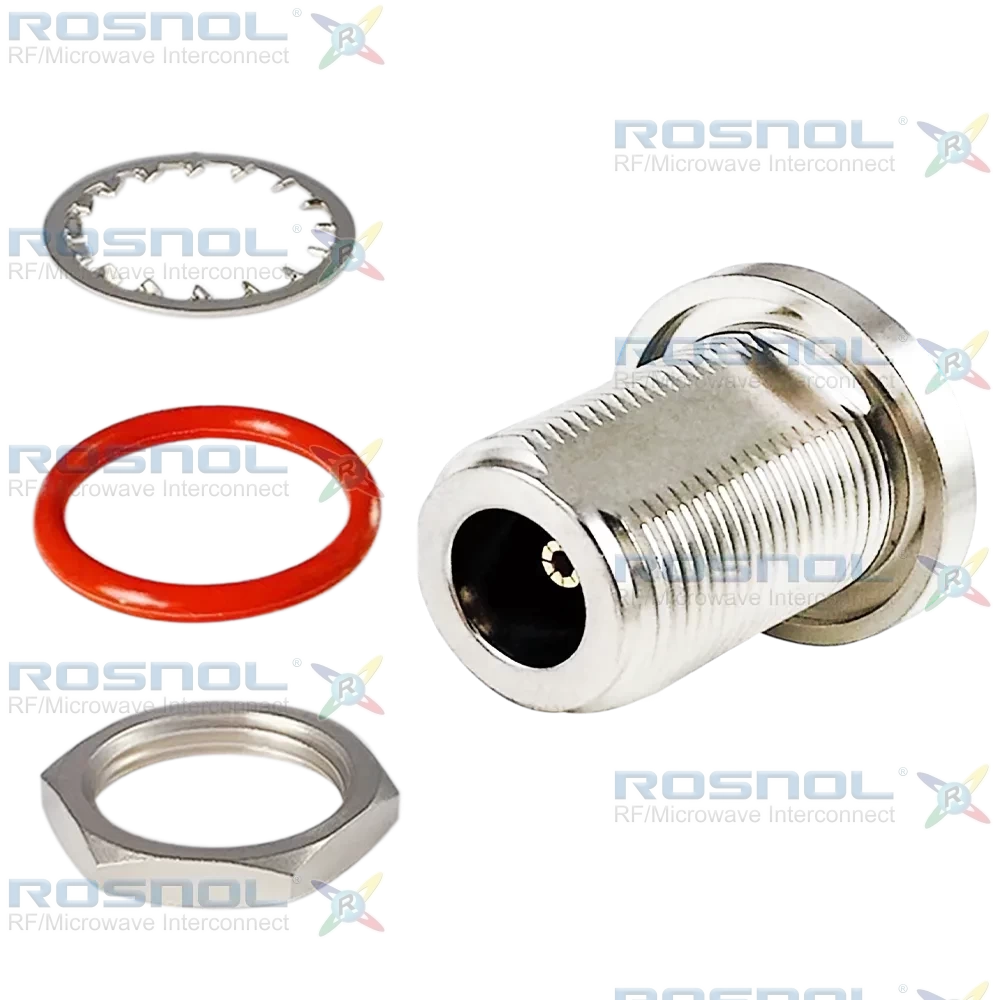

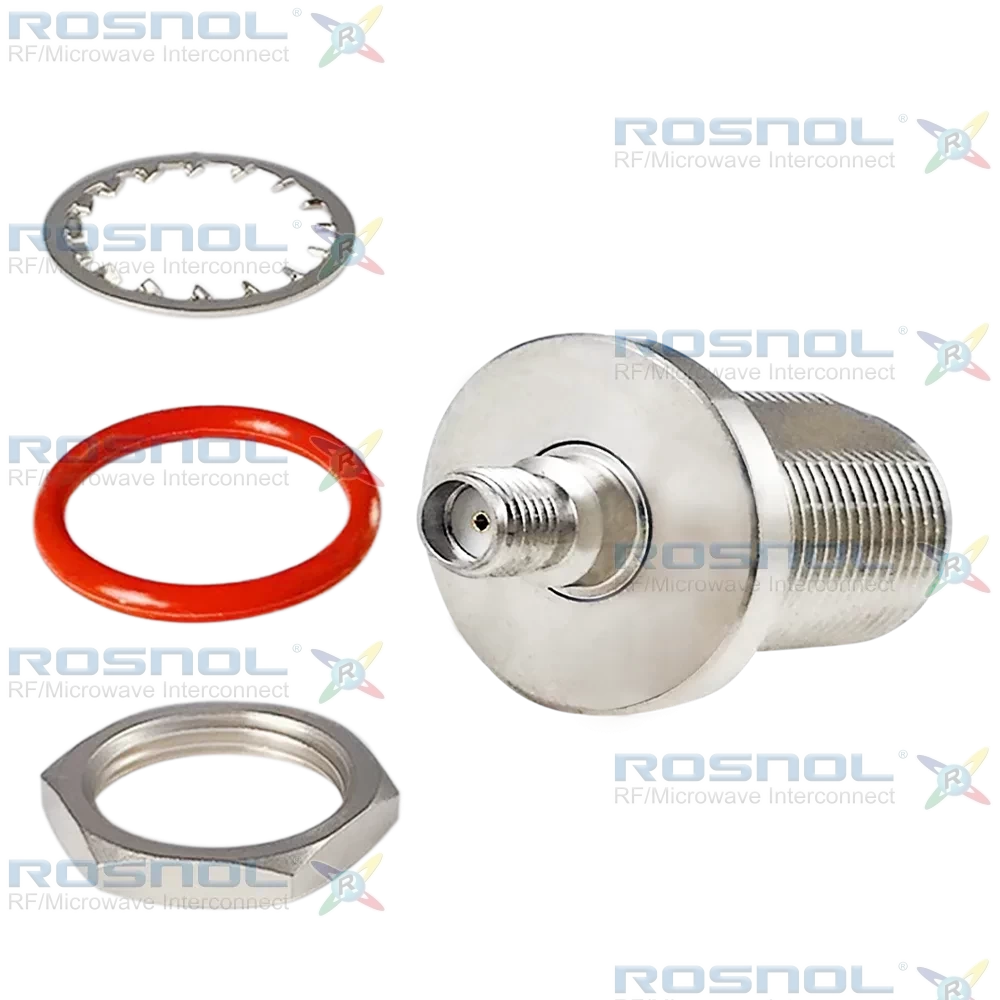

| AD-A2N25A-BH/91-93 | SMA to N Female Bulkhead Adapter, DC-11 GHz |
|
Standard | Between Series | SMA | Jack (Female) | N | Jack (Female) | 50 | Straight | Bulkhead | Threaded (Screw-lock) | Threaded (Screw-lock) | 11 | Brass | Gold Plating (Non-magnetic nickel-phosphorus underplating) | Brass | Nickel | 1.20 | |||||
| AD-B1A25A/944-94 | BNC Male to SMA Female Adapter, DC-4 GHz |
|
Standard | Between Series | BNC | Plug (Male) | SMA | Jack (Female) | 50 | Straight | None | Bayonet | Threaded (Screw-lock) | 4.0 | Brass | Copper-Tin-Zinc Alloy | Brass | Copper-Tin-Zinc Alloy | 1.15 | |||||
| AD-A2N25A/91-94 | N to SMA Female Adapter, DC-12 GHz VSWR 1.15 |
|
Standard | Between Series | SMA | Jack (Female) | N | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 12 | Brass | Copper-Tin-Zinc Alloy | Brass | Gold Plating (Non-magnetic nickel-phosphorus underplating) | 1.15 | |||||
| AD-N1T25A/933-93 | TNC Female to N Male Adapter, DC-11 GHz |
|
Standard | Between Series | TNC | Jack (Female) | N | Plug (Male) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 11 | Brass | Nickel | Brass | Nickel | 1.20 | |||||
| AD-N1A25A/H44-91 | N Male to SMA Female Adapter, DC-11 GHz |
|
Standard | Between Series | N | Plug (Male) | SMA | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 11 | Brass | Copper-Tin-Zinc Alloy | Brass | Gold Plating (Non-magnetic nickel-phosphorus underplating) | 1.20 | |||||
| AD-B1T25A/H44-H4 | BNC Male to TNC Female Adapter, DC-4 GHz |
|
Standard | Between Series | BNC | Plug (Male) | TNC | Jack (Female) | 50 | Straight | None | Bayonet | Threaded (Screw-lock) | 4.0 | Brass | Copper-Tin-Zinc Alloy | Brass | Copper-Tin-Zinc Alloy | 1.20 | |||||
| AD-AQ1A25A/991-91 | SMA Male to SMA Snap-on Adapter, DC-18 GHz |
|
Standard | Between Series | SMA | Jack (Female) | SMA Snap-On | Plug (Male) | 50 | Straight | None | Threaded (Screw-lock) | Snap-On | 18 | Brass | Gold Plating (Non-magnetic nickel-phosphorus underplating) | Beryllium Copper | Gold Plating (Non-magnetic nickel-phosphorus underplating) | 1.15 | |||||
| AD-A2N25A/91-94 | SMA to N Female Adapter, DC-12 GHz VSWR 1.15 |
|
Standard | Between Series | SMA | Jack (Female) | N | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 12 | Brass | Gold Plating (Non-magnetic nickel-phosphorus underplating) | Brass | Copper-Tin-Zinc Alloy | 1.15 | |||||
| AD-A2PCN25B/9X-HX | Precision N to SMA Female Adapter, DC-18 GHz |
|
Precision | Between Series | Precision N | Jack (Female) | SMA | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 18 | Stainless Steel | Passivated | Stainless Steel | Passivated | 1.15 | |||||
| AD-A2N25A-BH/93-93 | SMA to N Female Bulkhead Adapter, DC-11 GHz |
|
Standard | Between Series | SMA | Jack (Female) | N | Jack (Female) | 50 | Straight | Bulkhead | Threaded (Screw-lock) | Threaded (Screw-lock) | 11 | Brass | Nickel | Brass | Nickel | 1.20 | |||||
| AD-N1B25A/144-H4 | N Male to BNC Female Adapter, DC-4 GHz |
|
Standard | Between Series | N | Plug (Male) | BNC | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Bayonet | 4.0 | Brass | Copper-Tin-Zinc Alloy | Brass | Copper-Tin-Zinc Alloy | 1.20 | |||||

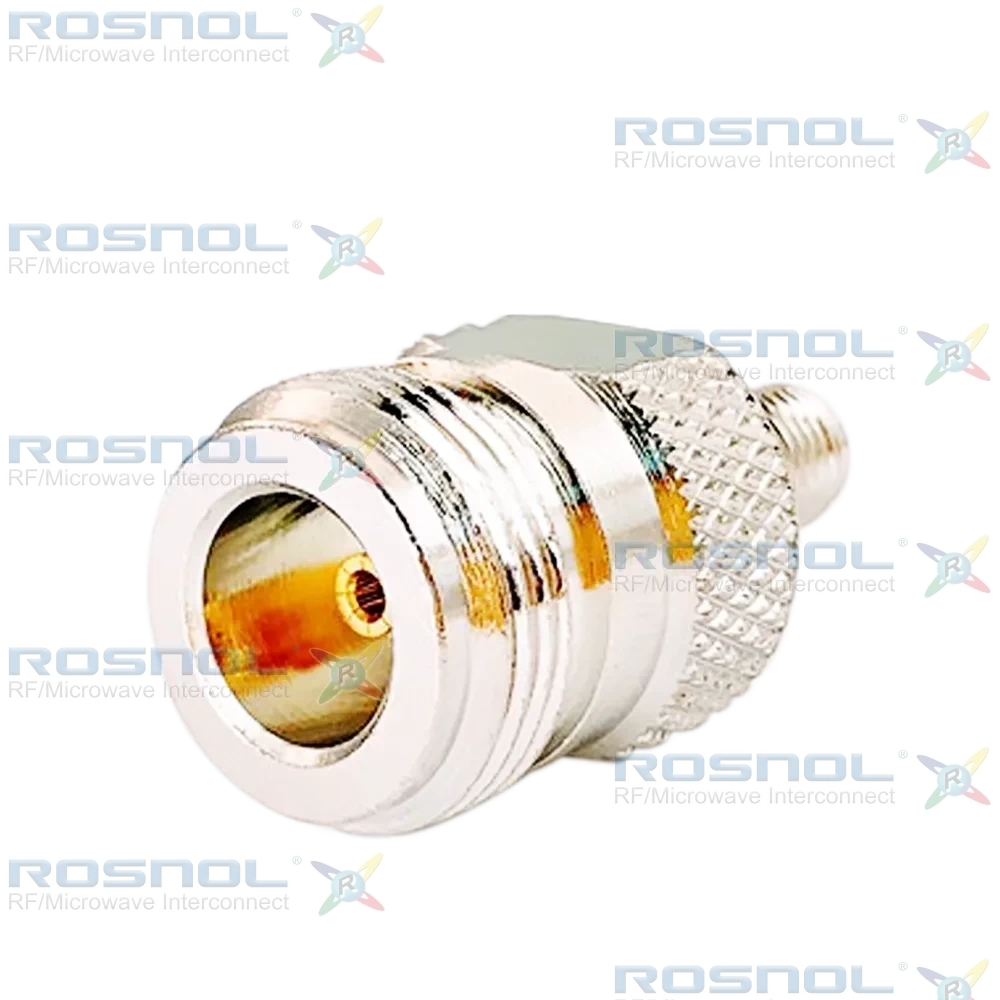

| AD-A2N25A/13-13 | SMA to N Female Adapter, DC-12 GHz VSWR 1.15 |
|
Standard | Between Series | SMA | Jack (Female) | N | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 12 | Brass | Nickel | Brass | Nickel | 1.15 | |||||
| AD-A1T25A/911-93 | SMA Male to TNC Female Adapter, 11 GHz VSWR 1.2 |
|
Standard | Between Series | SMA | Plug (Male) | TNC | Jack (Female) | 50 | Straight | None | Threaded (Screw-lock) | Threaded (Screw-lock) | 11 | Brass | Gold Plating (Non-magnetic nickel-phosphorus underplating) | Brass | Nickel | 1.20 |
